欧美日韩精品一区,精品一区二区三区中文字幕视频,日日夜夜亚洲射,久久机热996精品

碳酸鋰回轉窯|鋰電池回轉窯 轉化焙燒：鋰輝石精礦從精礦庫人工送至斗式提升機提升至精礦倉，再經圓盤給料機和螺旋給料機加入碳酸鋰回轉窯窯尾，利用窯尾預熱段高溫氣體干燥精礦，精礦在煅燒段約1200℃左右的溫度下進行晶型轉化焙燒，由α型(單斜晶系，密度3150kg/m3)轉化為β型鋰輝石（四方晶系，密度2400kg/m3，即焙料），轉化率約98%。 碳酸鋰生產工藝①焙浸工段轉化焙燒：鋰輝石精礦從精礦庫人工送至斗式提升機提升至精礦倉，再經圓盤給料機和螺旋給料機加入碳酸鋰回轉窯窯尾，利用窯尾預熱段高溫氣體干燥精礦，精礦在煅燒段約1200℃左右的溫度下進行晶型轉化焙燒，由α型(單斜晶系，密度3150kg/m3)轉化為β型鋰輝石（四方晶系，密度2400kg/m3，即焙料），轉化率約98%。酸化焙燒：焙料經冷卻段降溫后由窯頭出料，再經自然冷卻和球磨機研磨細到0.074mm粒級在90%以上后，輸送到酸化焙燒窯尾礦倉，再經給料機和螺旋輸送機加入混酸機中與濃硫酸(93%以上)按一定比例(濃硫酸按焙料中鋰當量過剩35%計，每噸焙料需濃硫酸約0.21t)混合均勻后，加入酸化焙燒室中，在250～300℃左右的溫度下進行密閉酸化焙燒30～60min，焙料中β型鋰輝石同硫酸反應，酸中氫離子置換β型鋰輝石中的鋰離子，使其中的Li2O與SO42-結合為可溶于水的Li2SO4，得到酸化熟料。調漿浸出和洗滌：熟料經冷卻漿化，使熟料中可溶性硫酸鋰溶入液相，為減輕溶液對浸出設備的腐蝕，用石灰石粉漿中和熟料中的殘酸，將pH值調至6.5～7.0，并同時除去大部分鐵、鋁等雜質，浸出液固比約2.5，浸出時間約0.5h。浸出料漿經過濾分離得到浸出液，約含Li2SO4100g/L(Li2O27g/L)，濾餅即為浸出渣，含水率約35%。浸出渣附著液中含硫酸鋰，為減少鋰損失，浸出渣經逆向攪拌洗滌，洗液再返回調漿浸出。浸出液凈化：焙料在酸化焙燒時，除堿金屬能和硫酸起反應生產可溶性的相應硫酸鹽外，其他的鐵、鋁、鈣、鎂等也與硫酸反應生產相應的硫酸鹽。在浸出過程中雖能除去熟料中的部分雜質，但其余雜質仍留在浸出液中，需繼續(xù)凈化除去，才能保證產品質量。浸出液凈化采用堿化除鈣法，用堿化劑石灰乳(含CaO100～150g/L)堿化浸出液，將pH值提高至11～12，使鎂、鐵水解成氫氧化物沉淀。再用碳酸鈉溶液(含Na2CO3300g/L)與硫酸鈣反應生產碳酸鈣沉淀，從而除去浸出液中的鈣和堿化劑石灰乳帶入的鈣。堿化除鈣料漿經液固分離，所得溶液即為凈化液，鈣鋰比小于9.6×10－4，濾餅即為鈣渣，返回調漿浸出。凈化液蒸發(fā)濃縮：凈化液因硫酸鋰濃度低，鋰沉淀率低，不能直接用于鋰沉淀或制氯化鋰，需先用硫酸將凈化液調至pH6～6.5，經三效蒸發(fā)器蒸發(fā)濃縮，使?jié)饪s液中硫酸鋰濃度達200g/L(含Li2O60g/L)。濃縮液經壓濾分離，濾液即完成液供下工序使用，濾餅即完渣返回調漿浸出。②碳酸鋰生產工段完成液與純堿液(含Na2CO3300g/L)加入蒸發(fā)沉鋰槽中，進行蒸發(fā)沉鋰(沸騰后恒溫2h)，因碳酸鋰溶解度小而沉淀下來，鋰沉淀率約85%。鋰沉淀后用離心機趁熱分離出一次粗碳酸鋰(含濾液小于10%)和一次沉鋰母液。一次沉鋰母液中含大量硫酸鈉和較高硫酸鋰(約占總量的15%)，加入純堿液(含Na2CO3300g/L)進行二次沉鋰，得二次粗品和二次母液，母液經酸中和，氫氧化鈉調pH后，經蒸發(fā)結晶、離心分離出副產品無水硫酸鈉和析鈉母液，無水硫酸鈉經氣流干燥、包裝得副產品元明粉。析鈉母液返回調配一次母液。一次粗碳酸鋰和二次粗品附著液含Na2SO4等雜質，再用凈水于90℃左右進行攪洗，洗液送去配堿，洗滌后用離心機趁熱分離出濕的精碳酸鋰，再經遠紅外線干燥機烘干，磁選除去干燥機脫落的鐵絲屑等雜物，*后經氣流粉碎、包裝入庫。本項目主要新增電池級碳酸鋰生產能力。從整體生產工藝看，電池級碳酸鋰和工業(yè)級碳酸鋰基本一致，區(qū)別在于蒸發(fā)和沉鋰兩個工段工藝控制條件不同，即凈化液蒸發(fā)濃縮時通過比重計測定終點完成液的比重和通過火焰光度計測定完成液中Li2O濃度以保證完成液終點濃度在工藝要求范圍內；沉鋰時通過電磁流量計顯示調節(jié)閥門的不同開度控制加料速度，通過變頻器調節(jié)電機轉速控制攪拌器的攪拌速度。上述工藝控制條件均屬公司關鍵技術。③無水氯化鋰工段焙浸工段得到的完成液與氯化鈣溶液進行復分解反應，反應結束后分離得到CaSO4·2H2O送去加工制得CaSO4產品。分離后得到LiCl稀溶液，依次加入β型-活性Al2O3、Na2CO3和NaOH溶液，去除LiCl稀溶液中的SO42-、Ca2+、Mg2+等雜質，再經蒸發(fā)濃縮將LiCl濃度提高到400～500g/L后，進行冷卻過濾，分離出固體NaCl，得到LiCl濃溶液。LiCl濃溶液輸送到精制釜中，并加入公司自產的精制劑(公司專利技術，無機組分，不含有毒有害重金屬)與Na+進行置換反應，控制反應終點溶液中Na+/LiCl比值小于30ppm，經過分離后得到LiCl完成液，*后將完成液進行噴霧干燥后得到顆粒均勻的無水氯化鋰產品。2.年產5000噸碳酸鋰生產線主要設備表 產品名稱 型號規(guī)格 數量 球磨機 Ø1.83×6.4m 1臺 冷卻機 Ø2.8/2.5×25m 1臺 冷卻機 Ø2.4×18m 1臺 回轉窯 Ø2.8×50m 1臺 酸化窯 Ø2.6×25m 1臺

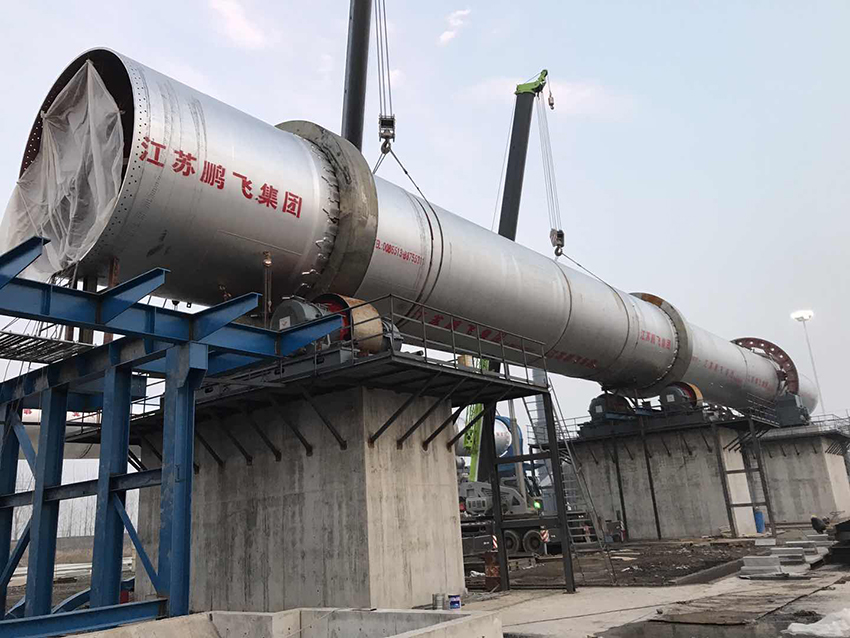

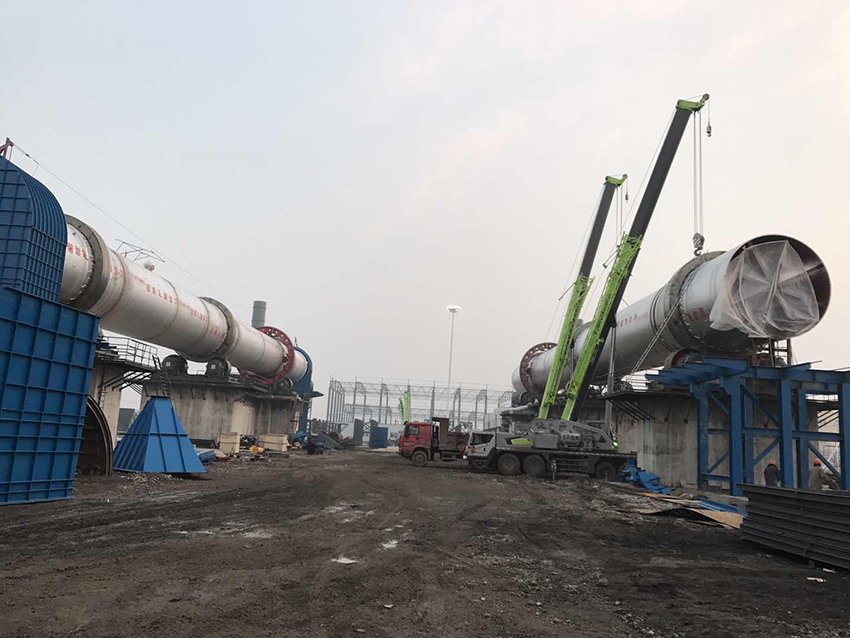

日產350噸鋰輝石回轉窯|鋰回轉窯 煅燒鋰輝石電池級鋰日產350噸回轉窯 江蘇鵬飛集團股份有限公司專業(yè)生產“鵬飛”回轉窯〈旋窯、燒結爐、工業(yè)爐窯、窯爐〉，規(guī)格：Φ3.2×52m;，Φ3.5×54m，Φ4.0×60m，Φ4.3×64m，Φ4.8×74m，Φ5.0×78m。已被廣泛用于水泥、冶金、化工、環(huán)保等行業(yè)。鵬飛回轉窯在有色金屬冶煉及壓延加工業(yè)中對有色和黑色冶金中鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒。近期又實現回轉窯在600T/D鋰輝石燒成線項目中的應用。主要客戶有：天齊鋰業(yè)、鼎盛鋰業(yè)、贛鋒鋰業(yè)等。 技術參數 工程號：SCKS1633設備號：子項名稱：窯中 投標號：制造廠：日期：2016.09 用途 用于煅燒鋰輝石熟料 設備名稱 Φ4.0×88m回轉窯 圖號 1.性能參數 生產能力 t/d 350 斜度 % 3.5 支承數量 4檔 轉速 主傳動 r/min 0.154~1.54 輔助傳動 r/min 0.042 傳動型式 單傳動 主傳動電機 型號 YSNP450L1 功率 kW 355 額定轉速 r/min 990 額定電壓 V 380 調速范圍 r/min 100~990 調速方式 交流變頻調速 冷卻方式（IC416） 軸流風機冷卻（設備自帶） 防護等級 IP54,F級 輔助傳動電動機 型號 Y-200L 功率 kW 18.5 額定轉速 r/min 970 額定電壓 V 380 主傳動減速器 型號 ZSY710-56 傳動比 56 中心距 mm 1565 冷卻方式 盤管冷卻（設備自帶） 輔助傳動減速器 重齒、南高齒 型號 ZSY180-35.5-II 傳動比 35.71 中心距 mm 395 液壓擋輪油站 川潤、凱潤 型號 TBY-12 2主要部件 Ⅰ檔輪帶 Ⅱ檔輪帶 Ⅲ檔輪帶 Ⅳ檔輪帶 窯頭護板 窯尾護板 返料斗 大齒圈 小齒輪 小齒輪軸 Ⅰ檔托輪 Ⅰ檔托輪軸 Ⅱ檔托輪 Ⅱ檔托輪軸 Ⅲ檔托輪 Ⅲ檔托輪軸 Ⅳ檔托輪 Ⅳ檔托輪軸 襯瓦
